Yaqinda Xitoy Fanlar akademiyasi Shanxay optika va nozik mashinalar instituti, ilg'or lazer va optoelektron funktsional materiallar bo'limi va havo lazer texnologiyasi va tizimlari bo'limining tadqiqot guruhi yuqori samarali keramik fosforlarni tadqiq qilishda muvaffaqiyatga erishdi. oq yorug'lik LED / LD yoritilishida qo'llaniladi va tegishli natijalar "Tekshirish" sarlavhasida jamlangan. termal mustahkam to'q sariq-qizil MgO-YMASG: Oq yorug'lik LED/LD yoritilishi uchun Ce kompozit fosforli keramika" va "Al2O3 Ce ishlab chiqarish: (Y, Tb)3(Al, Mn)5O12 kompozit keramika fosforlari yuqori rang berish uchun oq LED/ LD yoritilishi" va "Al2O3-Ce ishlab chiqarish: (Y, Tb)3(Al, Mn)5O12 kompozit keramika fosforlari yuqori rangli oq rangli LED/LD yoritilishi uchun mos ravishda Qotishmalar va birikmalar va optik materiallar jurnalida nashr etilgan.
So'nggi yillarda YAG asosidagi floresan konvertatsiya qilingan oq yorug'lik chiqaradigan diodlar (WLEDs) va oq lazerli diodlar (WLD) energiyani tejovchi, ekologik toza va kichik o'lchamlari tufayli yorug'lik va displey maydonlarida sefosforlar keng qo'llanilmoqda. , va uzoq xizmat muddati. Ular orasida Ce: YAG lyuminestsent keramika yuqori yorug'lik samaradorligi, yaxshi kimyoviy barqarorlik va nisbatan oddiy tayyorlash jarayoni tufayli WLED / WLD qurilmalarida muhim lyuminestsent konversiya materiali hisoblanadi. Biroq, ko'k LED va LDlarning ishlash quvvati oshgani sayin, YAG: Sefosforli keramika termal portlash hodisasidan aziyat chekadi va shu bilan ularning luminesans samaradorligini pasaytiradi. Shu bilan birga, YAG: Ce emissiya spektrida qizil komponentning etishmasligi uning past rang berish indeksiga (CRI) olib keladi. Shu sababli, termal portlash hodisasini qanday yumshatish va yuqori quvvatli qo'zg'alish ostida lyuminestsent seramikaning luminesans ko'rsatkichlarini yaxshilash ikkita asosiy muammoga aylandi.

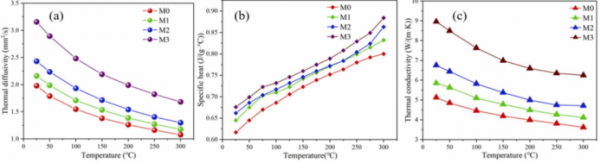

1-rasm. MgO-YMASG ning issiqlik tarqalishining (a), solishtirma issiqlik sig'imining (b) va issiqlik o'tkazuvchanligining (c) haroratga bog'liq tendentsiyalari: Ce kompozit fazali fosforli keramika

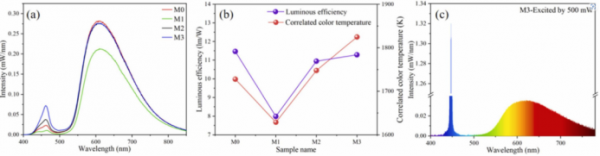

2-rasm. MgO-YMASG ning oq LED emissiya spektrlari (a), lyuminestsent samaradorligi va rang harorati (b): sefosforli keramika va 30% MgO namunasidagi oq LD emissiya spektrlari (c)
[Journal of Alloys and Compounds 990, 174436 (2024)] ushbu ishda tadqiqot guruhi MgO-Y3Mg2AlSi2O12: Ce kompozit fazali floresan keramikalarni vakuumli qattiq fazali sinterlash orqali muvaffaqiyatli tayyorladi. MgO ning YMASG fazasi bilan birga yashashi mumkinligi ko'rsatildi va MgO ning ikkinchi bosqich sifatida kiritilishi Y4MgSi3O13 aralashmalarining shakllanishini samarali ravishda kamaytiradi. MgO tarkibining oshishi bilan namunalarning issiqlik o'tkazuvchanligi 5,13 Vt / (m∙K) dan 8,96 Vt / (m∙K) gacha ko'tarildi, bu yuqori quvvatli ko'k LED ostida lyuminestsent materiallarning termal to'planishini samarali ravishda yumshatdi. LD qo'zg'alishi. Namunalarning luminesans samaradorligi YMASG bilan solishtirish mumkin edi: sefosforli keramika MgO tarkibida 30 wt%. Bu MgO ning kompozit fosforli keramikaning yorug'lik ekstraktsiyasi samaradorligini sezilarli darajada yaxshilashini ko'rsatadi. Tadqiqot shuni ko'rsatadiki, MgO-YMASG: Ce kompozit fosforli keramika yuqori quvvatli oq LED / LD yoritish ilovalari uchun qizil fosforli materiallar sifatida istiqbolli.
Ushbu ishda [Optik materiallar 151, 115397 (2024)] tadqiqot guruhi vakuumli qattiq fazali sinterlash orqali Al2O3-Ce: (Y, Tb)3(Al, Mn)5O12 kompozit fazali lyuminestsent keramika tayyorladi va doping paytida keramikaning rang harorati oshishini bostirish uchun Tb3+ kiritildi Rang berish indeksini yaxshilash uchun Mn{10}}. Tb3+ rang haroratining oshishiga to'sqinlik qilish uchun kiritiladi va Al2O3 ning ikkinchi bosqichi termal portlash hodisasini samarali ravishda yumshatish uchun kiritiladi. Lazer va LED qo'zg'alishida 3% Ce3+ va 4% Mn2+ bo'lgan keramika eng yuqori CRI qiymatlarini ko'rsatdi. Ular orasida CRI lazer qo'zg'alishida 75,6 ga va LED qo'zg'atilishida 81,3 ga yetdi. Bu ish komponentlarni optimallashtirish orqali Ce-Mn-Tb qo'shma doping kompozit fazali lyuminestsent keramika ranglarini ko'rsatish indeksini sezilarli darajada oshirishi va hodisani yumshatishi mumkinligini ko'rsatadi. rang harorati ko'tariladi va bu topilmalar yaxshilash uchun katta ahamiyatga ega WLED/WLD yoritish moslamalari.

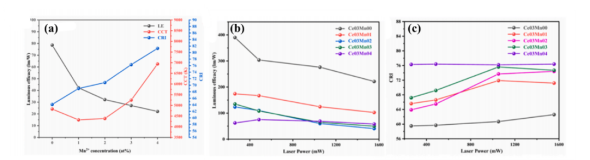

3-rasm. Al2O3-Ce ning WLED (a) va WLD (b)(c) ishlashi: (Y, Tb)3(Al, Mn)5O12 kompozit fazali lyuminestsent keramika 3 at% Ce{{ {8}} konsentratsiya
